Neubau eines Mehrfamilienhauses mit Tiefgarage

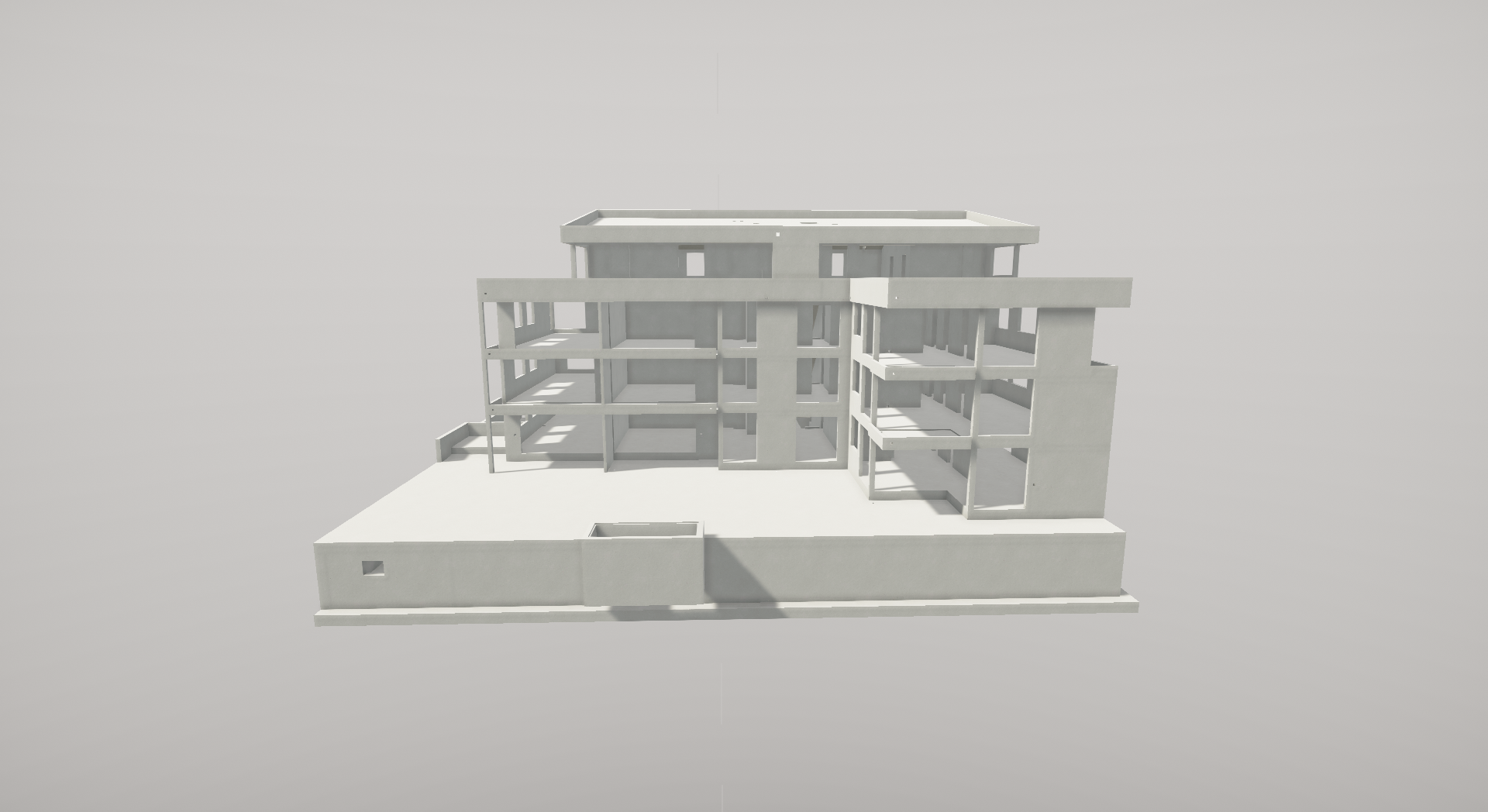

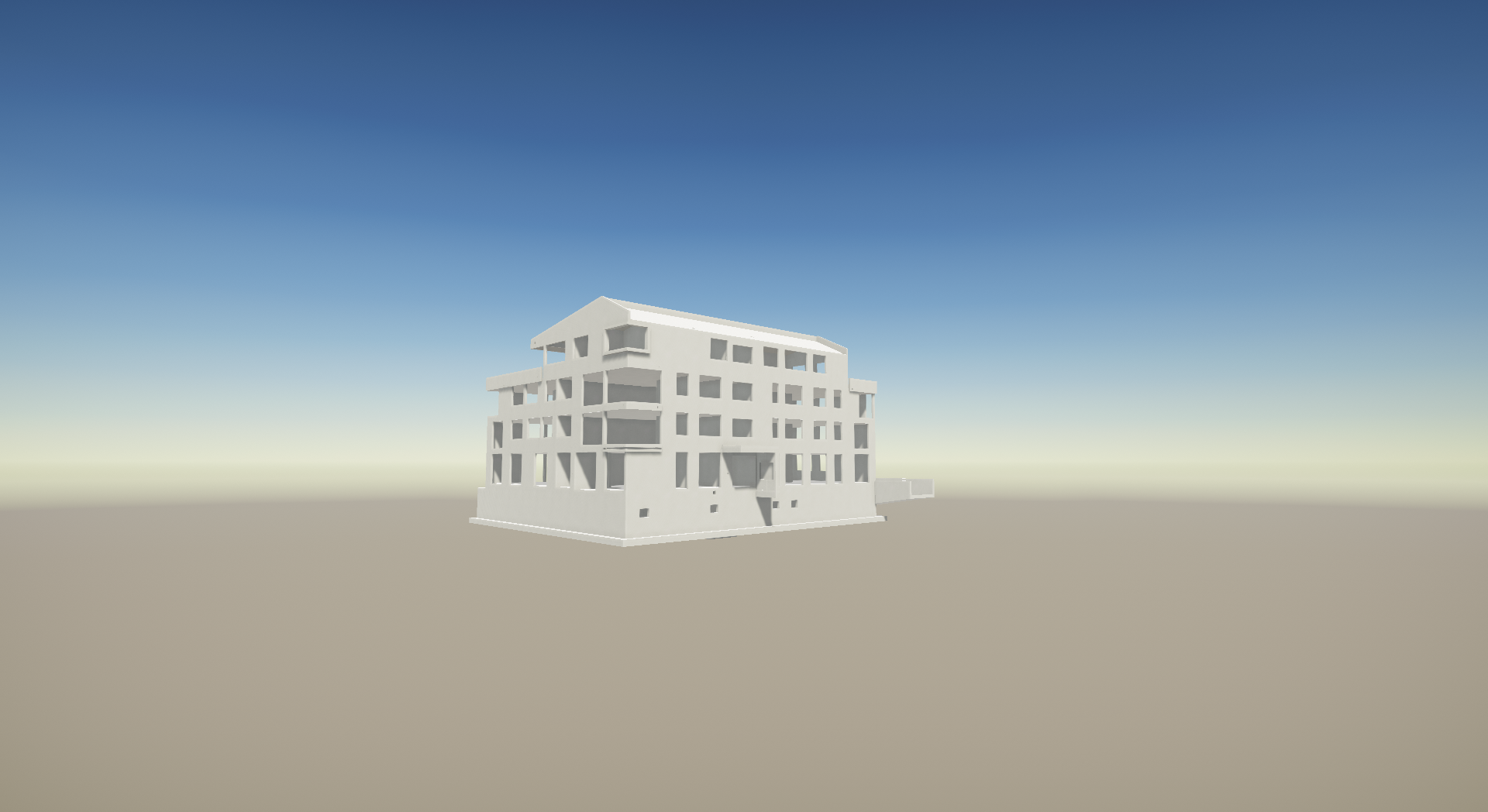

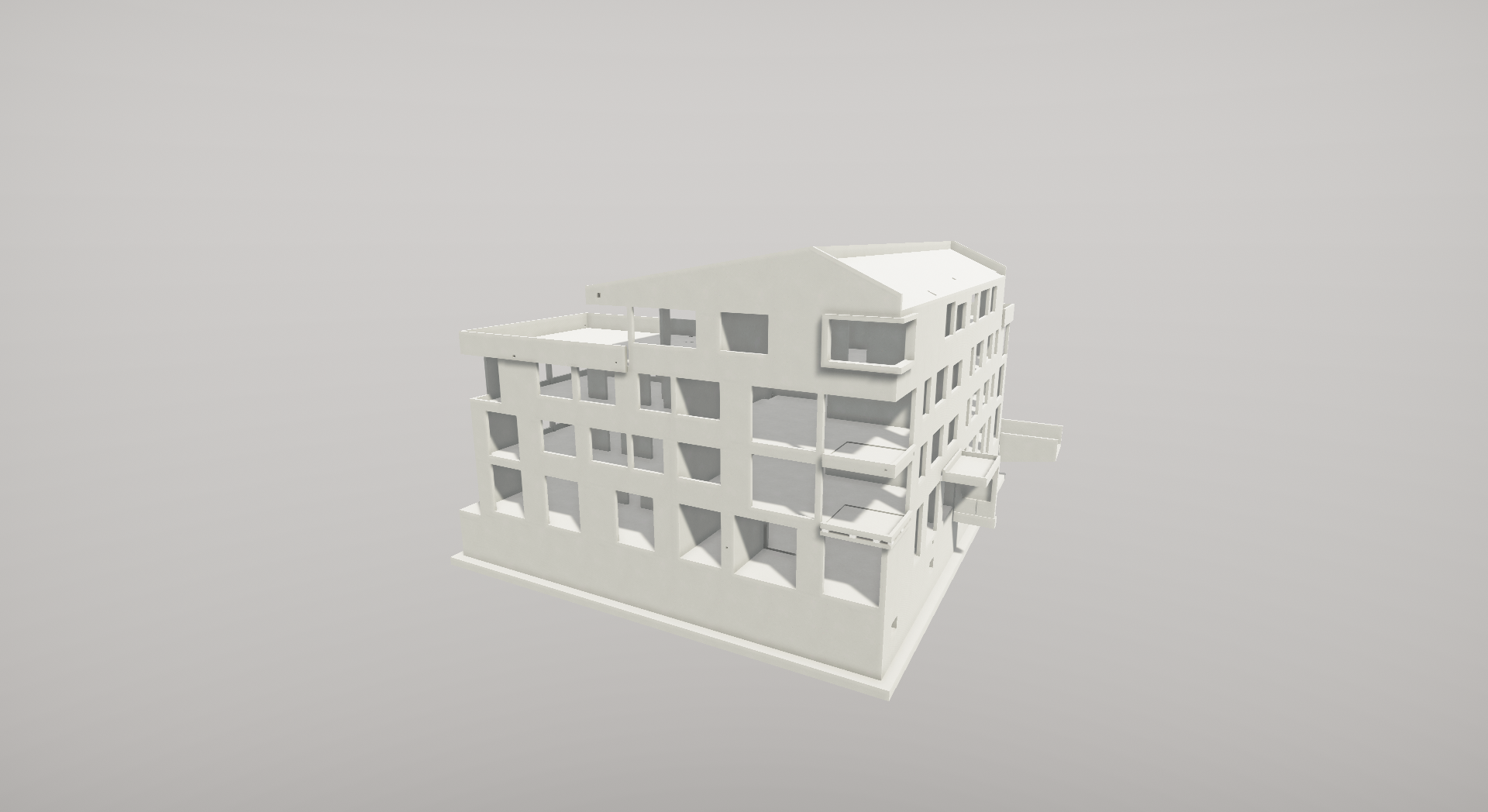

Das Tragwerk wird generell als reiner Mauerwerksbau mit Stb.- Decken konzipiert. Um den im Untergeschoss anstehenden horizontalen Erddruck aufzunehmen, werden die Außenwände im Untergeschoss in Stb.- Bauweise hergestellt. Die Dimensionierung dieser massiven Wandbereiche liegt bei einer Wandstärke von h=25cm. Die Gründung wurde mit zwei Bodenplatten mit verschiedenen Stärken konzipiert. Die großflächige Bodenplatte hat eine Stärke von h=40cm. Die zweite Bodenplatte, welches sich in den Achsen ~C-E/2-6 befindet hat eine Stärke von h=75cm. Die Geschossdecken werden als linienförmig gelagerte Decken auf Stb.- Wänden im UG und in den aufsteigenden Folgegeschossen generell auf Mwk.- Wänden, vorgesehen. Die Deckenstärken der einzelnen Geschosse werden im UG mit h=25cm im erdüberdeckten Bereich und mit h=22cm im inneren Gebäudebereich vorgesehen. Die Decken über dem EG, 1.OG und DG sind mit einer einheitlichen Stärke von 22cm mit geschossweise konstanter Querschnittshöhe dimensioniert. Die Decke über dem 2.OG hat eine Stärke von h=25cm. Diese gewählten Deckenstärken reduzieren die Deckenverformungen auch unter Langzeiteinfluss

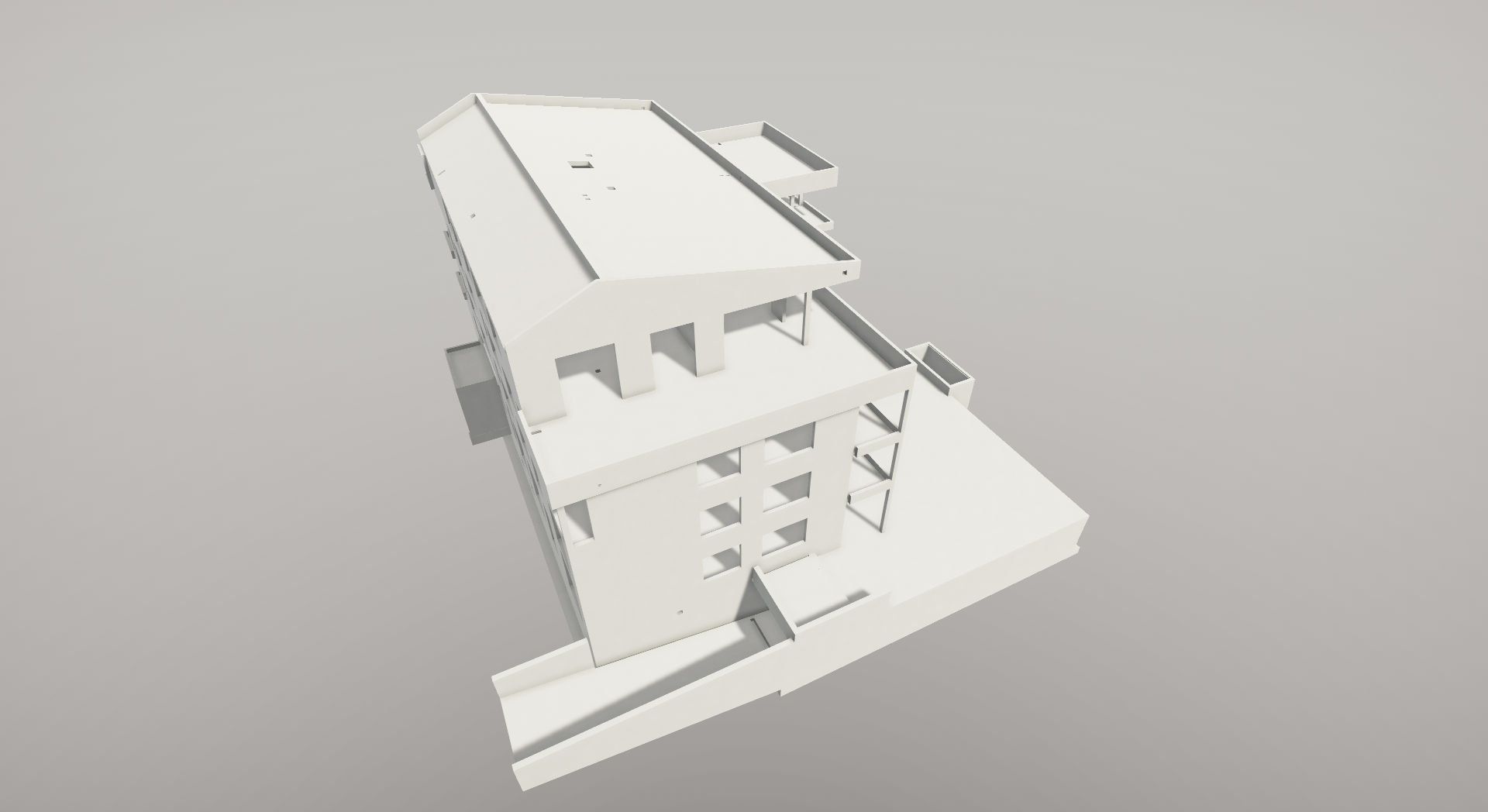

(Kriechen des Betons) auf ein verträgliches Maß in Bezug auf die leichten Trennwände und ermöglichen somit eine flexible Anordnung der nichttragenden Wände in den einzelnen Grundrissen der Wohneinheiten. Der Deckenbereich über dem UG wird zusätzlich unterseitig mit Unterzügen verstärkt, so dass die Lasten der aufgehenden Geschosse mit Stützen und weiteren Unterzügen über die gesamte Bodenplatte eingeleitet werden können. Die Dachbereiche werden als Stb.- Satteldachdecken mit umlaufender Attika ausgebildet. Nichttragende Wände werden in Trockenbauweise hergestellt und in einem Trennwandzuschlag berücksichtigt.

Bauherr: Pommer Massivbau GmbH, Neckarsulm

Architekten: Joachim Eble Architektur, Tübingen

Leistung: Tragwerksplanung

Leistungsphasen: 1-6

Bauzeit: 2015 – 2016
