Neubau eines Familienwohnhauses mit Tiefgarage

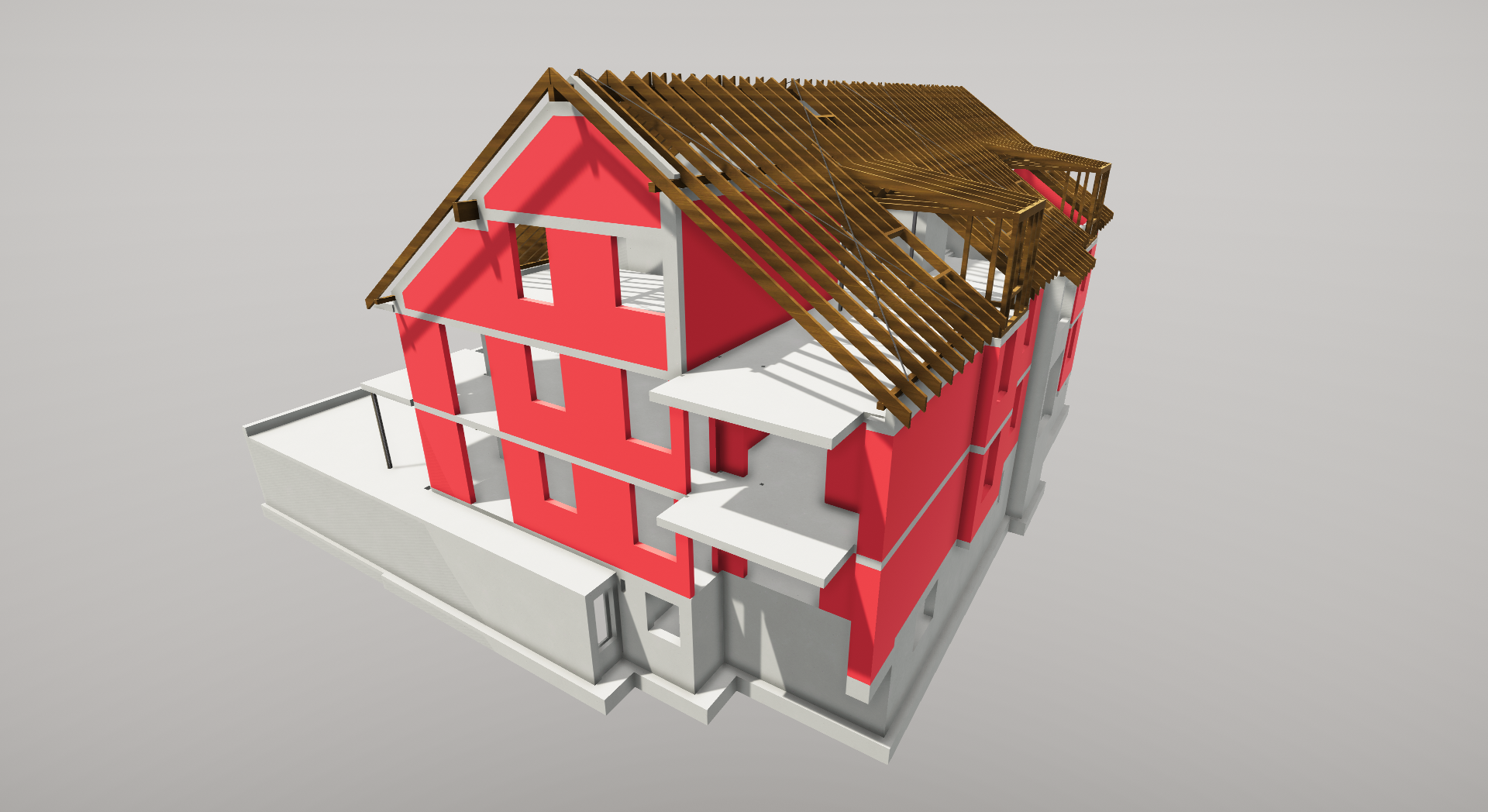

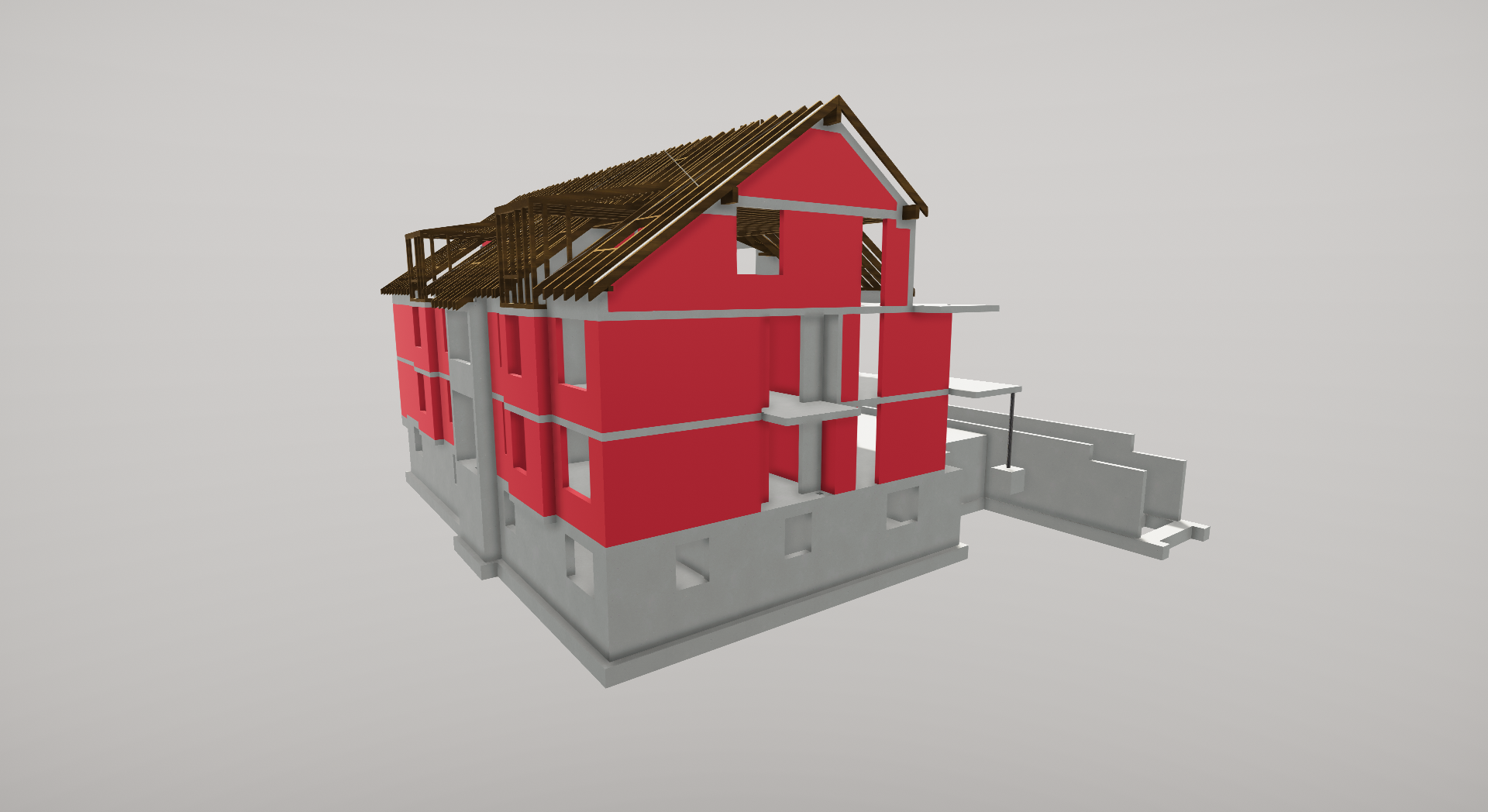

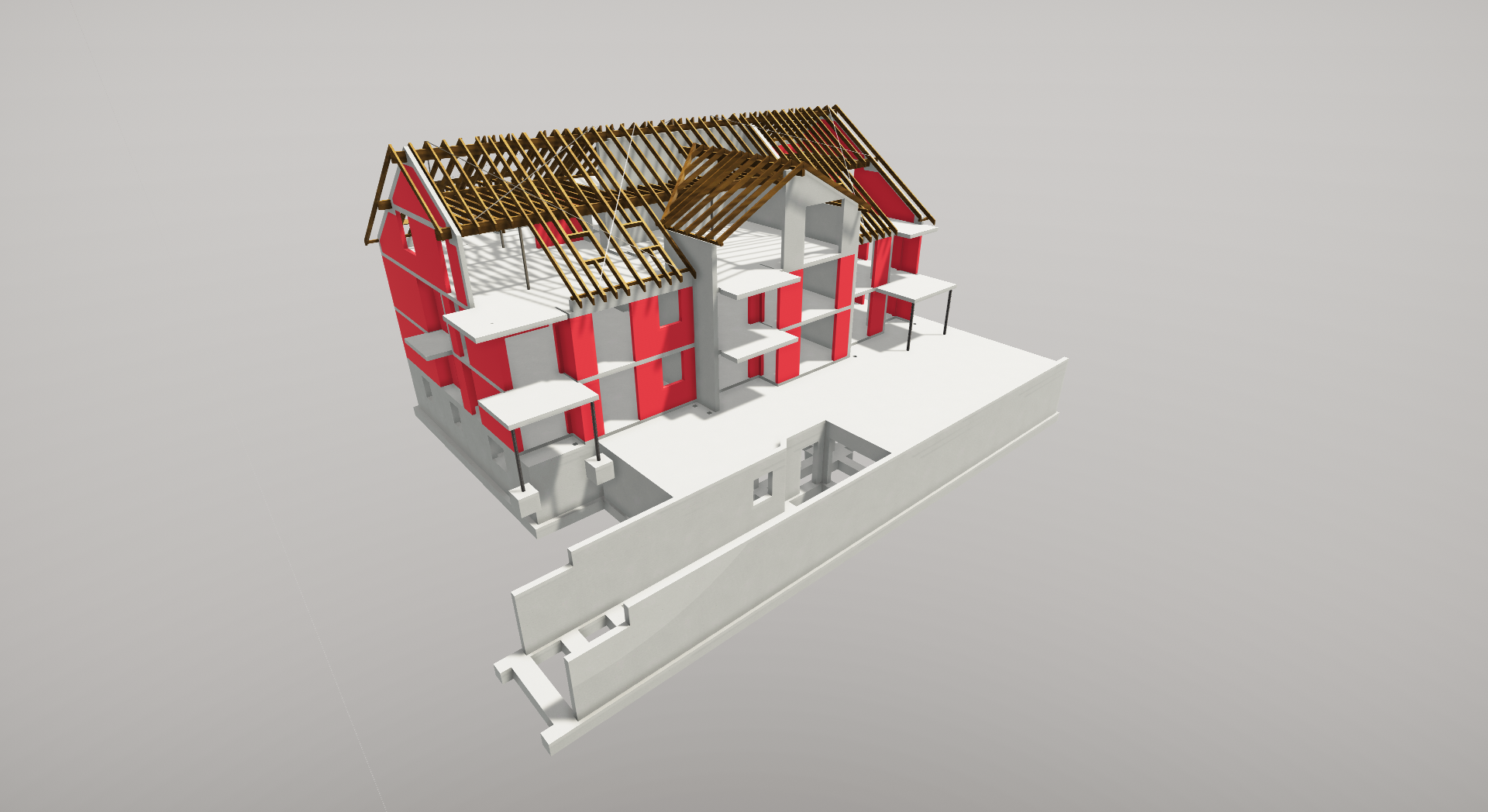

Das Tragwerk wird generell als reiner Mauerwerksbau mit Stb.- Decken und Stb.-Aufzugswänden konzipiert. Im Erdgeschoss und Obergeschoss werden im Bereich der Achsen 4/B-C jeweils zwei
aufeinanderstehende Stb.- Wandscheiben vorgesehen, die als wandartige Träger die Lasten der über dem UG stehenden Geschosse über die UG-Decke und einen Abfangeträger im UG im Bereich Achsen ~C/3-5 auf das Gründungsniveau leiten. Um den im Untergeschoss anstehenden horizontalen Erddruck aufzunehmen, werden die Außenwände im Untergeschoss in Stb.- Bauweise hergestellt. Die Dimensionierung dieser massiven Wandbereiche liegt bei einer Wandstärke von h=25cm. Die Lastweiterleitung des Erddrucks erfolgt in die Gründung und die Decke über Untergeschoss. Die Geschossdecken werden als linienförmig gelagerte Decken auf Stb.- Wänden im UG und in den Folgegeschossen generell auf Mwk.- Wänden vorgesehen. Die Deckenstärken werden im UG mit h=30cm bzw. 22cm ausgebildet. Die Decken über dem EG bis OG haben eine Stärke von 20cm mit geschossweise konstanter Querschnittshöhe. Diese gewählten Deckenstärken reduzieren die Deckenverformungen auch unter Langzeiteinfluss (Kriechen des Betons) auf ein verträgliches Maß in Bezug auf die leichten Trennwände und ermöglichen somit eine flexible Anordnung der nichttragenden Wände in den einzelnen Grundrissen der Wohneinheiten. Die Balkonbereiche werden ebenso als 20cm starke Stb.- Platten mit tragenden thermisch isolierenden Elementen ausgebildet. Nichttragende Wände werden in Trockenbauweise hergestellt und in einem Trennwandzuschlag berücksichtigt.

Bauherr: Wohnbau Merkt GmbH, Weil im Schönbuch

Architekten: Wohnbau Merkt GmbH, Weil im Schönbuch

Leistung: Tragwerksplanung

Leistungsphasen: 1-6

Bauzeit: 2016 – 2017
